SNS柔性防护网

SNS柔性防护网系统是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上,以限制坡面岩石土体的风化剥落或破坏以及为岩崩塌(加固作用),或将落石控制于一定范围内运动(围护作用)。


SNS柔性防护网的安装步骤

①对坡面防护区域的松土及落石进行清除;

②从防护区域下沿中部开始向上和两侧放线测量确定锚杆孔位,并在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑,一般直径20cm深15cm;

③按设计深度转凿锚杆孔并清除孔内粉尘,孔深应比设计锚杆长5 cm以上,孔径不小于ф45;当受凿岩设备限制时,构成每根锚杆的两股钢绳可分别锚入两个孔径不小于ф35的锚孔内,形成人字型锚杆,两股钢绳间夹角为150~320,以达到同样的锚固效果;

④注浆并插入锚杆,采用标号不低于M20的水泥砂浆,宜用灰砂比1:1~1:1.2,水灰比0.45~0.50的水泥砂浆,水泥宜用425号普通硅酸盐水泥,优先选用粒径不大于3mm的中细砂,确保浆液饱满,在进行下一道工序前注浆体养护不少于3天。


⑤安装纵横向支撑绳,张拉紧后两端各用两个绳卡与锚杆外露环套固定连接;

⑥ 从上向下铺挂格栅网,格栅网间重叠宽度不小于5cm,两张格栅网的缝合,格栅网与支撑绳间用ф1.2铁丝按1m间距进行扎结;

⑥从上向下铺设钢绳网缝合,缝合绳为ф8钢绳,每张钢绳网均用一根长33.5m的缝合绳与四周支撑绳进行缝合并预张拉,缝合绳的两端各用两个绳卡进行固定连结;

用ф1.2铁丝对钢绳网和格栅网间进行相互扎结,扎结点纵横。

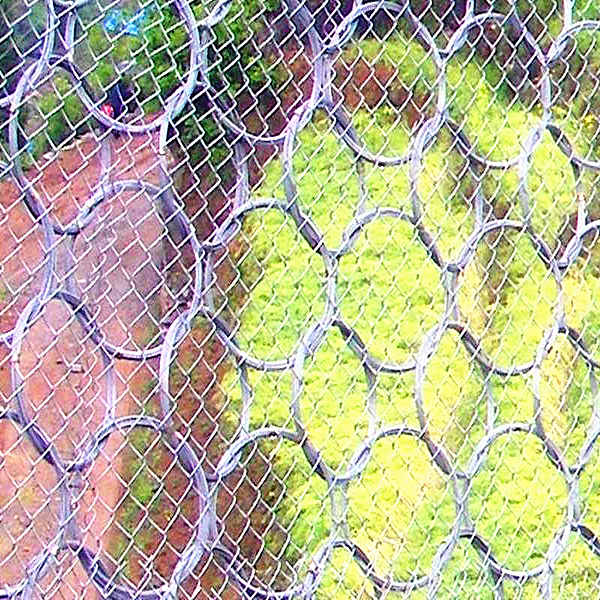

src=http___image.sjwj.com_ShopPic_201910_2019101109102845429.jpg&refer=http___image.sjwj_副本_副本.jpg

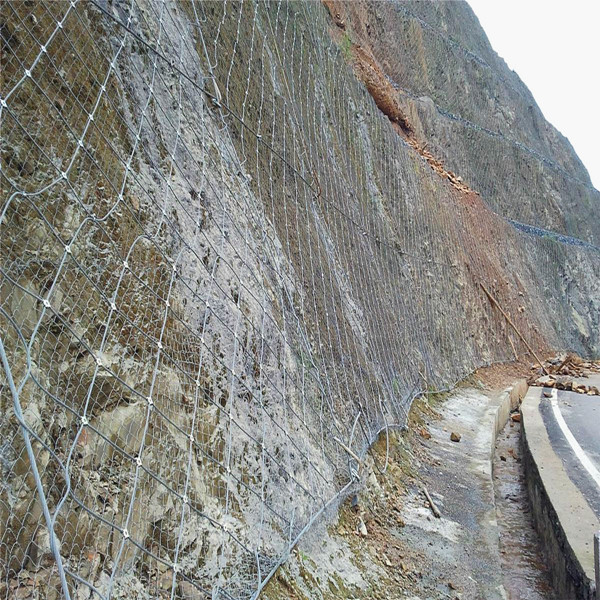

SNS柔性防护网(包括GAR2、GPS2、GER2和GTC-65A、SPIDER主动网、GSS2A绞索网),常用于坡面崩塌、风化剥落、溜坍、溜滑或塌落类地质灾害的加固防护,其明显特征是采用系统锚杆固定,并根据柔性网的不同,分别通过支撑绳和缝合张拉(钢丝绳网或铁丝格栅)或预应力锚杆(TECCO-65格栅)来对柔性网部分实现预张拉,从而对整个边坡形成连续支撑,其预张拉作业使系统尽可能紧贴坡面,并形成了抑制局部岩土体移动或在发生局部位移或破坏后将其裹缚(滞留)于原位附近的预应力,从而实现其主动防护(加固)功能。该系统在施工工艺上为确保其尽可能紧贴坡面,锚杆孔口应开凿孔口凹坑(系统布置的灵活性常可利用天然低凹位置设置锚杆)。四川省俊川科技有限公司
